NFC 和 TransferJet 近场通信技术方案
文章来源:鑫瑞电子  人气:1094  发表时间:2018-01-24

随着移动支付浪潮的兴起,NFC 近场通信技术受到央行和运营商的力挺,例如:为普及NFC终端,中国移动提出每卖一台NFC手机,会多给 30 元人民币的补贴。另一方面,拥有 375Mbps传输数据率的 TransferJet 近场通信技术也在逐渐成为大数据高速传输技术的新宠。为应对这两大市场趋势,世平集团特推出 NFC 和 TransferJet 近场通信技术方案。


 一、NFC近场通信技术方案

NFC(Near Field Communication)是一种采用 13.56MHz 频带的近距离无线通信技术。结合了感应式读卡器、感应式卡片和点对点功能。虽然通信距离仅为 10cm 左右,不过和非接触式 IC 卡技术一样,“只需碰一下”,便可在不同的电子产品间交换数据。

与非接触式 IC 卡不同之处在于 NFC 可进行双向通信。只要是支持 NFC 的产品和 IC 卡,就可以读出或写入数据。还可在手机等便携产品间进行通信。数据传输速度不高,有 106Kbit/秒、212Kbit/秒、424Kbit/秒以及 848Kbit/秒四种速度可供选择。

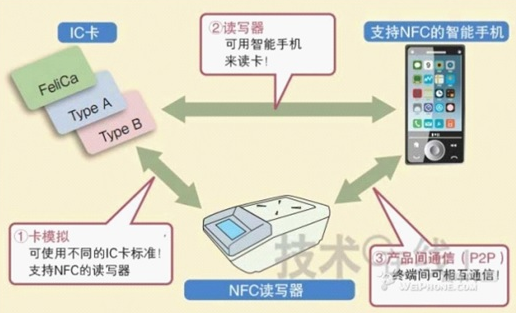

NFC 三种工作模式

blob

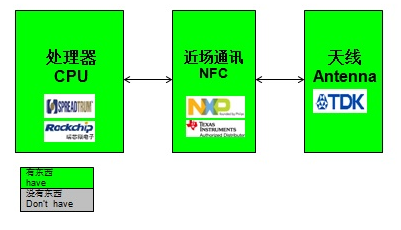

1、NFC 方案框图



2、NFC 方案特点

2.1.1 NXP PN544/PN65O(pin to pin,PN65O Embedded Secure Element)

2.1.2 NXP PN547/PN65T(pin to pin,PN65T Embedded Secure Element)

2.1.3 NXP NPC100

Card Emulation

ISO/IEC 14443 (A&B), MIFARE and Type B’ card emulation support via SWP up to 424Kbit/s

ISO/IEC 14443A,MIFARE over NFC-WI

Reader/Writer mode

ISO/IEC 14443 Type A & B R/W up to 848 Kbit/s

ISO/IEC 15693

FeliCa R/W support up to 424Kbit/s

Support of all mandatory NFC Forum tags types

R/W support for MIFARE 1K,4K

Peer to Peer mode

NFCIP-1 compliance(PN544)

NFCIP-1 & NFCIP-2 compliance(PN547)

Features

80C51(PN544),Cortex M0 core (NPC100/PN547)

Automated Rx gain control / Diff Rx path

Integrated power management unit

Hard power down mode

Direct connection to mobile battery 2.3 to 5.5V

Powered-by-the-field in card emulation

Secure element supply (SIM,SmartMX)

Integrated FracNpll to save Xtal quartz

Integrated self test to test antenna matching circuit during production

Interfaces

Host baseband:SPI,I2C,Serial UART

Secure element:SWP,NFC-WI


2.2 TI TRF7970A

Supports Near Field Communication (NFC) Standards NFCIP-1 (ISO/IEC 18092) and NFCIP-2 (ISO/IEC 21481)

Completely Integrated Protocol Handling for ISO15693,ISO18000-3,ISO14443A/B and FeliCa

Integrated Encoders,Decoders and Data Framing for NFC Initiator,Active and Passive Target Operation for All Three Bit Rates (106 Kbps,212 Kbps,424 Kbps) and Card Emulation

RF Field Detector with Programmable Wake-Up Levels for NFC Passive Transponder Emulation Operation

RF Field Detector for NFC Physical Collision Avoidance

Integrated State Machine for ISO14443A Anti-collision (Broken Bytes) Operation (Transponder Emulation or NFC Passive Target)

Input Voltage Range: 2.7 VDC to 5.5 VDC

Programmable Output Power: +20 dBm (100 mW), +23 dBm (200 mW)

Programmable I/O Voltage Levels From 1.8 VDC to 5.5 VDC

Programmable System Clock Frequency Output (RF,RF/2,RF/4) from 13.56 MHz or 27.12 MHz Crystal or Oscillator

Integrated Voltage Regulator Output for Other System Components (MCU,Peripherals,Indicators),20 mA (Max)

Programmable Modulation Depth

Dual Receiver Architecture with RSSI for Elimination of "Read Holes" and Adjacent Reader System or Ambient In-Band Noise Detection

Programmable Power Modes for Ultra Low-Power System Design (Power Down <1 µA)

Parallel or SPI Interface (With 127 Byte FIFO)

Temperature Range: –40°C to 110°C

32 Pin QFN Package (5 mm x 5 mm)


二、TransferJet近场通信技术方案

这是一种类似 NFC 的近场无线技术,可以让两个数码产品在 3cm 的距离内进行数据高速传输——375Mbps,最大值甚至高达 560Mbps,建立连接的时间只有 0.1 秒,且低功耗。如果有两个这样的接触头,那么一碰之间就可以连接通。和 NFC 不同在于 TransferJet 一开始就采用的是 4.48GHz 的高频载波,是为高速、大文件和大数据量传输的应用场合而设计的。

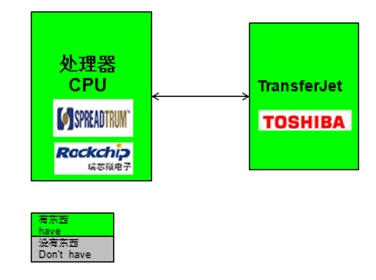

TransferJet 方案框图

blob


TransferJet 方案特点

TransferJet Specification compliant

Output frequency 4.48GHz

Transmit Output:up to-42.5dBm

Transfer speed:522Mbps(max.)

External reference clock:20MHz/40MHz(Xtal)

Host Interface:SDIO Device I/F(High Speed UHS-I supports)

SPI for Memory Interface:EEPROM

Power Supply Management Unit(PMU)

10KHz CR oscillator

Low power consumption operation

Low power mode support

Power Supply Voltage

Single Power Supply operation:1.8V

Double Power Supply operation:1.8V/3.3V


TransferJet 方案照片

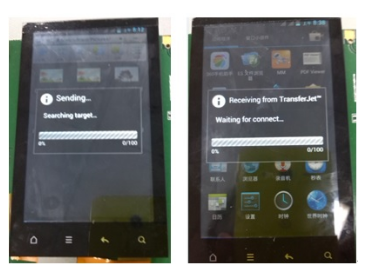

利用TransferJet 功能,在 Spreadtrum 手机上互传资料

blob

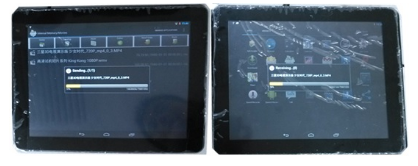

利用 TransferJet 功能,在Rockchip 平板上互传资料


blob
